基坑监测

foundation-pit-monitoring


| SYSTEM
| INTRODUCTION

| 系统简介

随着我国城市发展和建筑施工的要求,基坑施工工程越来越多。目前大城市基坑施工的开挖越来越深,最深的已经达到二十多米。由于基坑工程的复杂性、施工风险高、施工难度大等特点。使其成为了建筑三大危险源之一。一旦发生事故,就会造成巨大的经济损失和严重的人身伤亡。因此,相关单位对基坑的监测工作越来越重视。而目前只根据地质勘查资料和土工试验,定点观测等简单的技术手段,已经不能满足当前各方对基坑监测的要求。
北京智博联积极响应客户需求,在结合基坑监测实际应用的基础上,认真研究相关技术规范。总结了现有技术及产品的优缺点。开发出了一套基坑在线监测系统。可对整个基 坑施工过程进行实时采集、无线传输、数据汇总分析、超限预警报警等功能。本系统兼容性高,功能强大,可兼容市场上多种类型的传感器。在各种基坑监测项目中得到了广泛的应用并获得了广泛的好评。





| FUNCTIONAL
| FEATURES

| 功能特点

32通道,可支持128个数据采集
超低功耗,自带电池,可实现24小时不间断采集
高效稳定的数据通信网络,可以保证监测数据的及时传输
支持多种类型的传感器,即插即用
完善的超限报警功能,避免事故发生
强大的数据分析软件,多种类型的分析模式,监测结果一目了然。



| MONITORING
| PROGRAM

| 监测项目

(坡)顶水平位移

全站仪,水准仪等

(坡)顶竖向位移

全站仪,水准仪

围护墙深层水平位移

全站仪,水准仪等

墙(桩)体内力

埋入式应变计,钢筋计

支撑内力

应力计,应变计

土体深层水平位移

固定测斜仪

立柱竖向位移

水准仪

支撑内力

轴力计等

孔隙水压力

孔隙水压计

锚杆、土钉拉力

测力计等

土层分层竖向位移

分层沉降仪,测斜仪

土压力

土压力计

竖向位移

全站仪,水准仪等

地下水位

水位计

水平位移

全站仪,水准仪等

墙后地表竖向位移

水准仪等

裂缝

裂缝计

倾斜

测斜仪

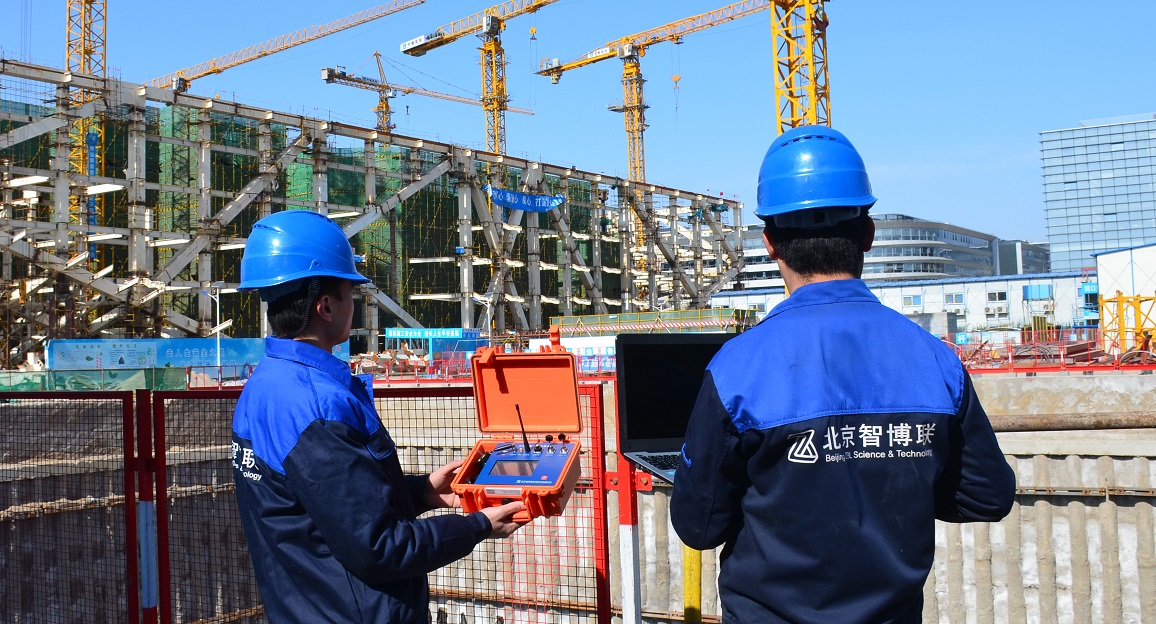

| REAL
| SCENE

| 现场实景
